Очистка поверхности механическим способом до St2 и St3 по ISO 8501-1
Ручные способы подготовки подходят только для небольших участков коррозии или повреждения покрытия. Для подготовки большой площади ручной способ обычно неэффективен и не даёт высокого стандарта. При обработке поверхности ручным способом на металле обычно остаётся слой ржавчины или налёта. Это говорит о большой вероятности повреждения покрытия на этих участках. Обычно используют три способа: cоскабливание и срезание; очистка зубилом и молотками; очистка металлическими щётками. Очистка переносными пневматическими или электрическими инструментами – менее трудоёмкий и более экономичный процесс для подготовки больших участков поверхности. Технически этот процесс лучше подготавливает поверхность, чем ручные способы. Однако поверхность не очищается на 100%. Обработка механическими инструментами не удаляет полностью всех загрязнений и эксплуатационный период покрытия, наносимого на эту поверхность, будет гораздо меньше, чем покрытия, наносимого на поверхность, очищенную пескоструйной обработкой. Для обработки поверхности используются два вида вращающихся инструментов: щётки (лучевые, кольцеобразные, электрические); шлифовальные круги (дюриксы). Шлифование считается одной из альтернатив пескоструйной обработки и рекомендуется как лучший метод подготовки поверхности в том случае, если пескоструйная очистка исключена. Необходимо помнить, что очистка электрическими щётками распространяет загрязняющие вещества на чистые участки. Поэтому важно использовать чистые щётки и перед очисткой обезжирить поверхность. Ниже приведены состояния необработанной стальной поверхности до начала очистных работ и результаты очистки механическим способом до степеней St2 и St3 в соответствии со стандартом ИСО 8501-1.
Исходное состояние стали

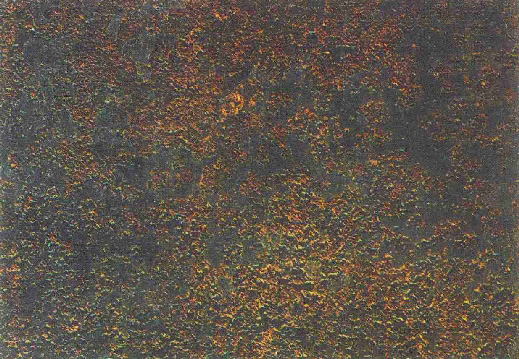

B
Степень B. Стальная поверхность начала ржаветь и окалина отваливается хлопьями.

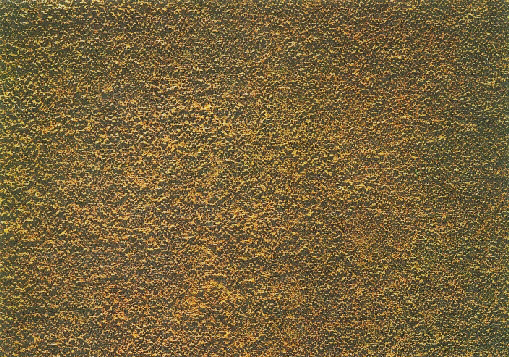

C
Степень C. Стальная поверхность, с которой окалина отвалилась из-за коррозии или очищена, но при нормальной видимости заметна легкая точечная коррозия.

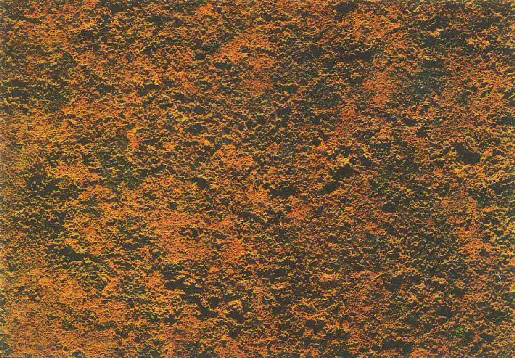

D
Степень D. Стальная поверхность, на которой окалина отвалилась из-за коррозии, повсюду видна точечная коррозия.
Механическая очистка

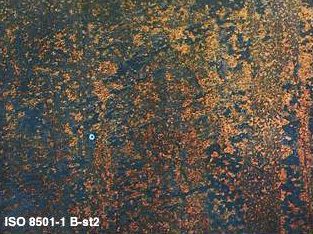

B St2
Стандарт очистки B St2. При осмотре без увеличения, поверхность должна быть свободна от видного масла, жира и грязи и от плохо державшейся окалины, ржавчины, краски и посторонних частиц.

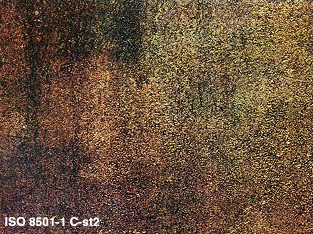

C St2
Стандарт очистки C St2. При осмотре без увеличения, поверхность должна быть свободна от видного масла, жира и грязи и от плохо державшейся окалины, ржавчины, краски и посторонних частиц.

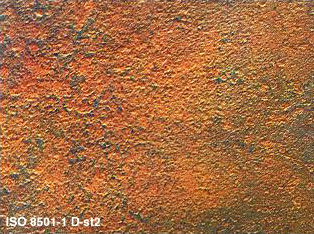

D St2
Стандарт очистки D St2. При осмотре без увеличения, поверхность должна быть свободна от видного масла, жира и грязи и от плохо державшейся окалины, ржавчины, краски и посторонних частиц.
Тщательная механическая очистка

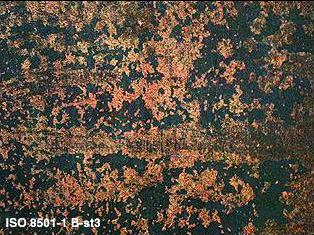

B St3
Стандарт очистки B St3. Как и для St2, но поверхность должна быть очищена более тщательно, чтобы на поверхности появился металлический блеск, возникший из металлического субстрата.

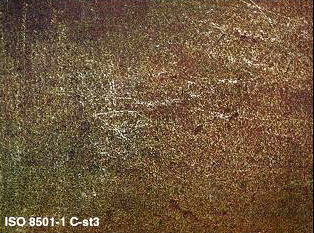

C St3
Стандарт очистки C St3. Как и для St2, но поверхность должна быть очищена более тщательно, чтобы на поверхности появился металлический блеск, возникший из металлического субстрата.

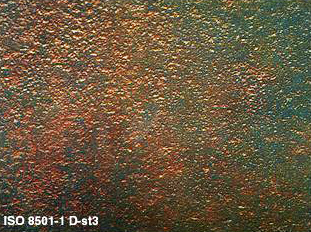

D St3
Стандарт очистки D St3. Как и для St2, но поверхность должна быть очищена более тщательно, чтобы на поверхности появился металлический блеск, возникший из металлического субстрата.
